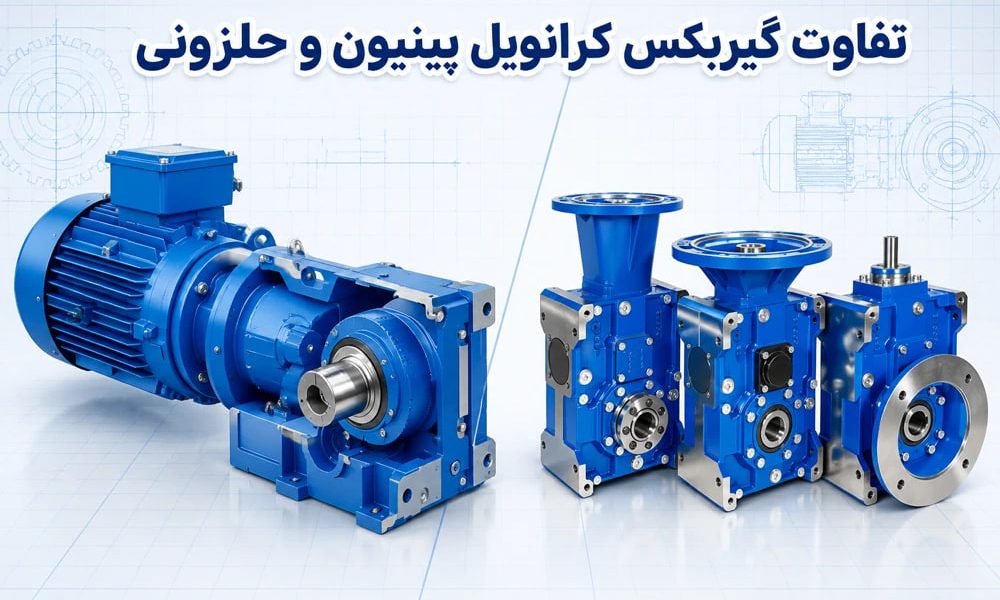

تفاوت گیربکس کرانویل پینیون و حلزونی؛ راهنمای انتخاب بهترین گیربکس برای انتقال قدرت 90 درجه

هر دو می‌توانند ورودی و خروجی متعامد ایجاد کنند؛ اما شباهت ظاهری، نتیجه یکسانی در خط تولید نمی‌سازد. انتخاب میان این دو به ابعاد شافت و زاویه نصب محدود نمی‌شود؛ تفاوت در مکانیزم درگیری دندانه‌ها، ضریب اصطکاک، توان اتلافی و دینامیک انتقال بار، تعیین‌کننده دوام و راندمان سیستم خواهد بود. در این مقاله به مقایسه گیربکس کرانویل پینیون و حلزونی پرداخته و شاخص‌های حیاتی برای گزینش بهینه را بررسی می‌کنیم.

تفاوت در مکانیزم درگیری و ساختار سینماتیکی

تفاوت ریشه‌ای این دو سیستم به نحوه انتقال نیرو و تماس سطوح دندانه برمی‌گردد:

• گیربکس حلزونی (Worm Gearbox): انتقال قدرت از طریق تماس مارپیچ فولادی (Worm) و چرخ‌دنده برنجی یا برنزی (Worm Wheel) انجام می‌شود. ماهیت این درگیری بر پایه اصطکاک لغزشی (Sliding Contact) است.

• گیربکس کرانویل پینیون / هلیکال-بول (Bevel-Helical): انتقال توان از طریق درگیری چرخ‌دنده‌های مخروطی با دندانه‌های هلیکال/اسپیرال با سطوح دندانه هلیکال موازی صورت می‌گیرد. این مکانیزم بر پایه اصطکاک غلتشی (Rolling Contact) کار می‌کند.

راندمان مکانیکی گیربکس و اتلاف انرژی

یکی از شاخص‌ترین وجوه تفاوت، بازدهی مصرف انرژی در سناریوهای بارگذاری است.

در گیربکس‌های هلیکال-بول، به ازای هر طبقه کاهش دور معمولاً راندمانی در حدود ۹۲ تا ۹۶ درصد حاصل می‌شود. این بازدهی تحت تأثیر نسبت تبدیل افت شدیدی نشان نمی‌دهد.

در نقطه مقابل، در گیربکس حلزونی در نسبت‌های پایین (مثلاً i=7.5 تا 1:15) ممکن است راندمان به ۸۰ تا ۸۸ درصد برسد، اما با افزایش نسبت تبدیل (1:60 تا 1:100) راندمان حرکتی تا ۵۰ الی ۶۵ درصد افت می‌کند. این توان تلف‌شده مستقیماً به گرمای اتلافی تبدیل می‌شود.

داغ شدن گیربکس، ظرفیت حرارتی و ساعات کاری مداوم

در کاربردهای دائم‌کار (Continuous Duty / S1)، مسئله ظرفیت انتقال حرارت نقشی کلیدی دارد:

• داغ شدن گیربکس حلزونی: به دلیل لغزش سطوح، حرارت بالایی تولید می‌شود. چنانچه توان ورودی بالا باشد یا سیستم در سه شیفت کاری مداوم فعال بماند، گیربکس سریعاً به آستانه ظرفیت حرارتی مجاز می‌رسد.

• ظرفیت حرارتی در کرانویل پینیون: به علت اتلاف حرارتی اندک، افزایش دمای کاری در پوسته به مراتب پایین‌تر است.

نسبت تبدیل، ابعاد و فضای نصب

در مواردی که محدودیت ابعادی و فشردگی مد نظر باشد:

• حلزونی: در یک استیج تکی و در پوسته‌ای کوچک، می‌تواند نسبت‌های بالایی نظیر 1:60 یا 1:80 را تأمین کند. این چیدمان اقتصادی برای پروژه‌های با فضای محدود و ورودی توان پایین، مزیتی ملموس است.

• کرانویل پینیون: برای ایجاد نسبت‌های بسیار بزرگ، به چندین استیج هلیکال کمکی در کنار جفت‌دنده مخروطی نیاز دارد که باعث افزایش طول، وزن و ابعاد پوسته می‌شود.

رفتار زیر بار ضربه‌ای و سرویس فاکتور گیربکس (Service Factor)

در خطوطی که الکتروموتور با استارت/استاپ‌های مکرر یا بارهای ضربه‌ای شدید ناشی از نوسان مواد مواجه است، مقاومت متریال اهمیت می‌یابد:

• دنده‌های گیربکس کرانویل پینیون تماماً از فولادهای آلیاژی سخت‌کاری‌شده سطحی ساخته شده و ظرفیت تحمل تنش خستگی بالایی دارند. انتخاب یک گیربکس کرانویل پینیون با سرویس فاکتور متناسب، ایمنی بالایی در برابر شوک‌های مکانیکی ایجاد می‌کند.

• در گیربکس حلزونی، دنده‌های آلیاژ برنز در برابر شوک‌های ناگهانی آسیب‌پذیرتر بوده و خطر کنده شدن دندانه‌ها یا سایش غیرعادی زیر ضربه افزایش می‌یابد.

۶. بررسی پدیده برگشت‌پذیری و ترمز مکانیکی

یکی از خطاهای رایج در مهندسی، فرضِ «خودقفل‌بودن کامل تمام گیربکس‌های حلزونی» است.

برگشت‌پذیری گیربکس حلزونی به زاویه گام و اصطکاک استاتیکی وابسته است. در نسبت‌های بالا (i≥1:50) ممکن است خاصیت خودقفلی استاتیکی پدید آید، اما در ارتعاشات صنعتی یا روانکاری مناسب، این خاصیت ایمنی صددرصدی ایجاد نکرده است.

در گیربکس‌های کرانویل پینیون، به دلیل راندمان بالا در هر دو جهت، سیستم کاملاً برگشت‌پذیر (Back-drivable) است و تقریبا هیچ‌گونه خودقفلی داخلی ندارد.

دیدگاه کارشناسی به نقل از superiorgearbox:

«انتخاب موفق میان گیربکس‌ کرانویل پنیون و گیربکس حلزونی یا به طور کلی گیربکس‌های زاویه نود، از تطبیق دقیق گشتاور خروجی و چرخه کاری ماشین با منحنی ظرفیت حرارتی و راندمان مکانیکی حاصل می‌شود؛ انتخاب یک گیربکس راندمان‌بالا بدون در نظر گرفتن ماهیت بار و ساعات بهره‌برداری، همان‌قدر اشتباه است که استفاده از یک کاهنده حرارت‌زا در خطوط سنگین صنعتی.»

جدول مقایسه جامع گیربکس کرانویل پینیون و گیربکس حلزونی

جدول زیر شاخص‌های اساسی این دو سیستم را در شرایط کاری و سایزینگ معادل مقایسه می‌کند:

سناریوهای تصمیم‌گیری: گیربکس حلزونی یا کرانویل؟

صرفاً نیاز به انتقال قدرت زاویه ۹۰ درجه معیار انتخاب نیست. برای اینکه بهترین گیربکس برای پروژه انتخاب شود، سناریوهای عملیاتی زیر ملاک قرار می‌گیرند:

سناریو اول: چه زمانی گیربکس حلزونی انتخاب منطقی‌تری است؟

• توان ورودی پایین (زیر ۲.۲ الی ۳ کیلووات): در این توان‌ها، هزینه برق تلف‌شده در مقایسه با اختلاف قیمت خرید اولیه بسیار ناچیز است.

• کاربری سبک و منقطع (Intermittent): دستگاه‌هایی که در طول روز ساعات محدودی کار می‌کنند و مشکل انباشت گرما ندارند.

• نیاز به نسبت تبدیل بالا در حجم کوچک: پروژه‌هایی که به نسبت‌های بالای 1:40 در کمترین فضای ممکن نیاز دارند.

سناریو دوم: چه زمانی گیربکس کرانویل پینیون الزام فنی است؟

• توان‌های متوسط و بالا (بالای ۴ کیلووات): اتلاف راندمان ۱۰ تا ۳۰ درصدی در کارکرد مداوم، در مدت چند ماه هزینه برقی معادل کل بهای گیربکس تحمیل می‌کند.

• کارکرد مداوم ۲۴/۷: خطوط تولید پیوسته که نیاز به پایداری حرارتی و ضریب اطمینان بالا دارند.

• گشتاور خروجی بالا و شوک‌های دینامیکی: کاربردهایی نظیر آسیاب‌ها، درایو اکستروژن، نوارنقاله‌های بارگیری معادن و بالابرهای صنعتی سنگین.

جمع‌بندی فنی و نتیجه‌گیری

هیچ‌کدام برنده مطلق تمامی پروژه‌ها نیستند. گیربکس حلزونی یک راهکار جمع‌وجور و کم‌صدا برای توان‌های پایین و کاربردهای نیمه‌سبک است؛ در حالی که گیربکس بول هلیکال، ابزار مهندسی صنایع سنگین و توان‌های بالا برای دستیابی به حداکثر بهره‌وری  به شمار می‌رود.

پیشنهاد می‌شود پیش از نهایی‌سازی خرید، مشخصات فنی مد نظر نظیر سرویس فاکتور مورد نیاز، شیوه نصب، موقعیت شافت و الزامات روغن‌کاری حتماً بر اساس جدول بار و کاتالوگ مهندسی سازنده تطبیق داده شود.
